制動響應時間測試系統

概述
技術指標
系統配置
測試軟件

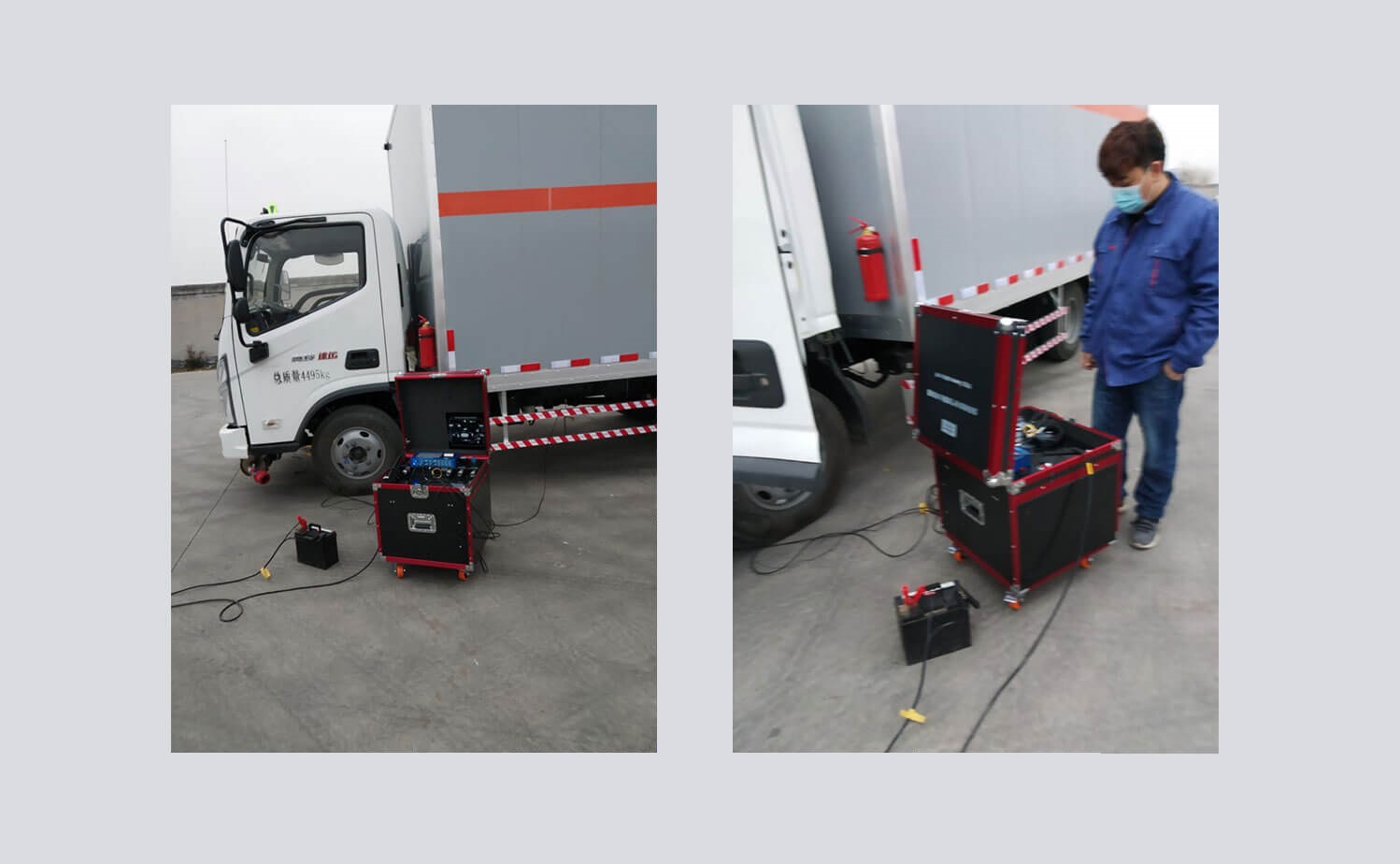

應用場景

　　制動響應時間測試系統測試儀用于車輛氣壓制動系統的測試，包括牽引車制動響應時間測試、牽引車模擬控制管路失效、機動車制動管路密封性測試、掛車制動響應時間測試、掛車制動釋放時間測試、牽引車EBS響應時間測試、掛車EBS響應時間測試。嚴格遵循國家標準，數據同步采樣，自動數據處理。
　　●試驗項目
　　牽引車制動響應時間測試
　　牽引車模擬控制管路失效
　　機動車制動管路密封性測試
　　掛車制動響應時間測試
　　掛車制動釋放時間測試
　　滿足的國家標準：GB12676-2014，GB7258-2017，JT/T1178.1-2018，JT/T1178.2-2019
　　●測量參數
　　牽引車儲能裝置壓力、控制管路壓力、供能管路壓力、制動踏板促動時間；
　　掛車制動模擬裝置供能管路壓力、儲氣筒壓力、控制管路壓力；
　　1-5軸左、右氣室壓力，共10個測點。
　　●主要特點
　　自動控制氣控回路動作；
　　自動數據處理；
　　內置打印機，自動在線或離線打印；
　　數據同步采樣，無通道時間差；
　　制動響應時間測試系統設備支持1-5軸左右輪同時測量；
　　可適應各種車型；
　　快速插頭連接，方便安裝；
　　制動響應時間測試系統一體化便攜式設計，開箱即可測試。

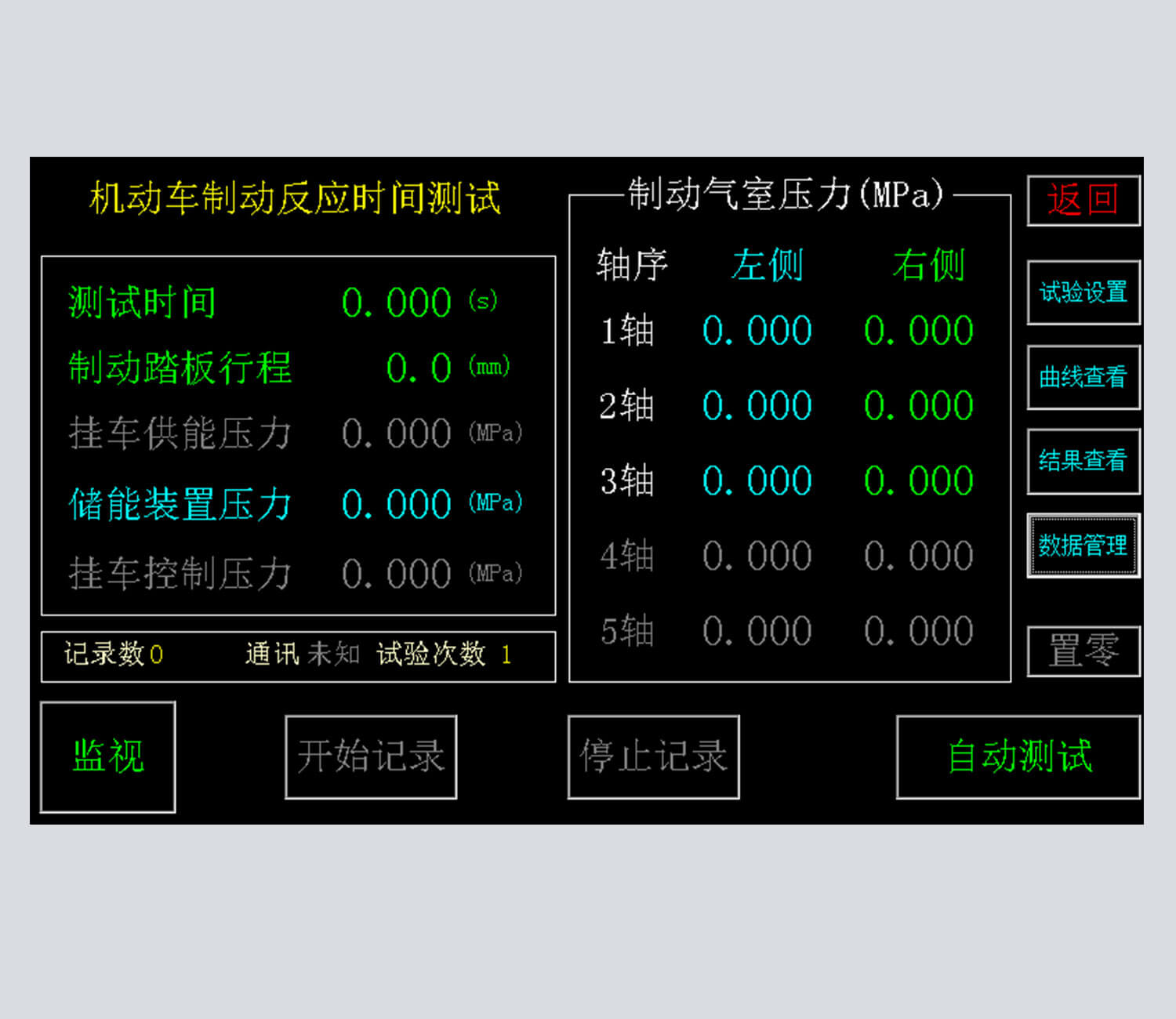

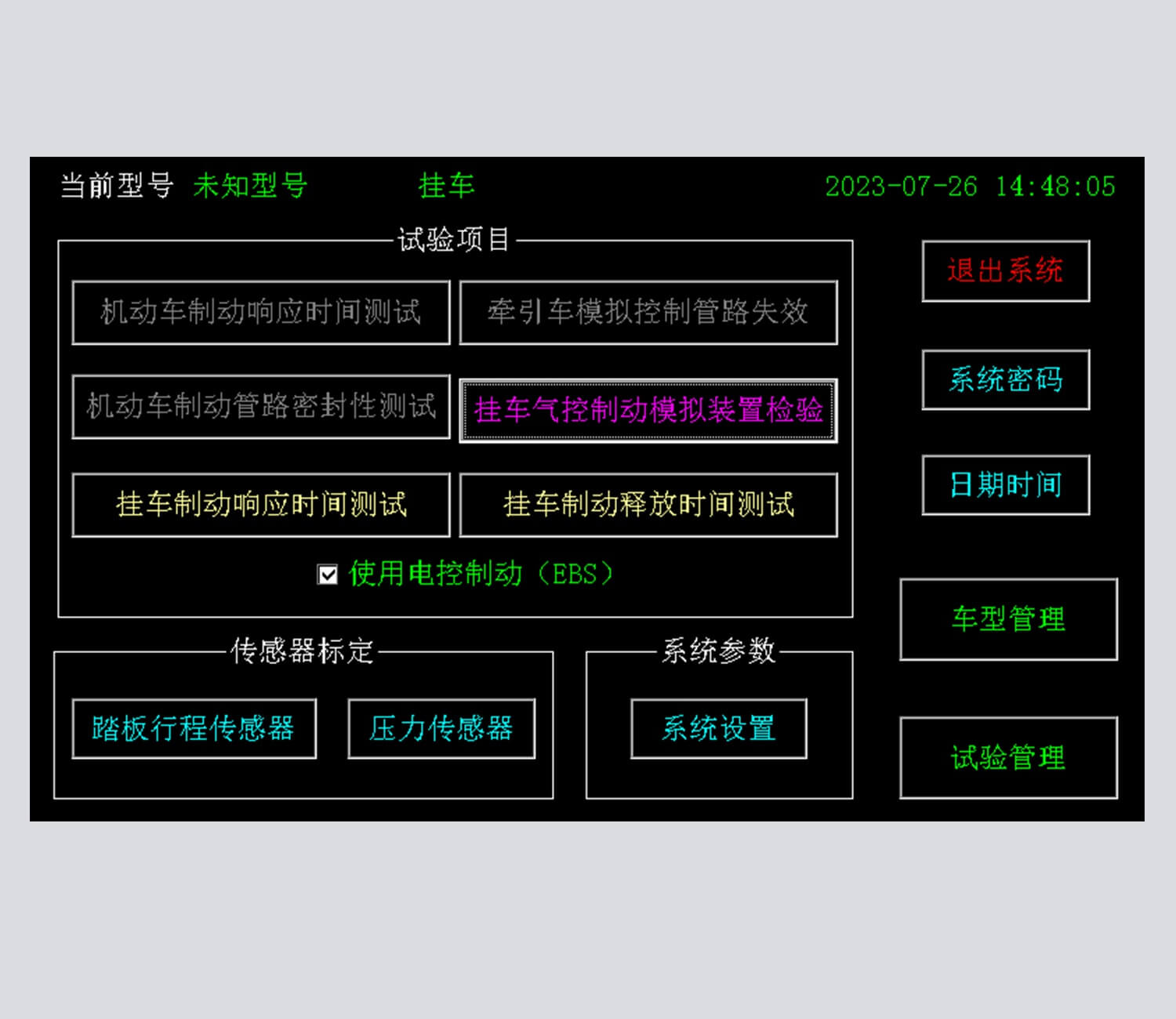

　　●制動響應時間測試系統軟件功能
　　制動響應時間測試系統具有手動測試和自動測試2種模式
　　可以根據試驗標準要求快速給出試驗結果

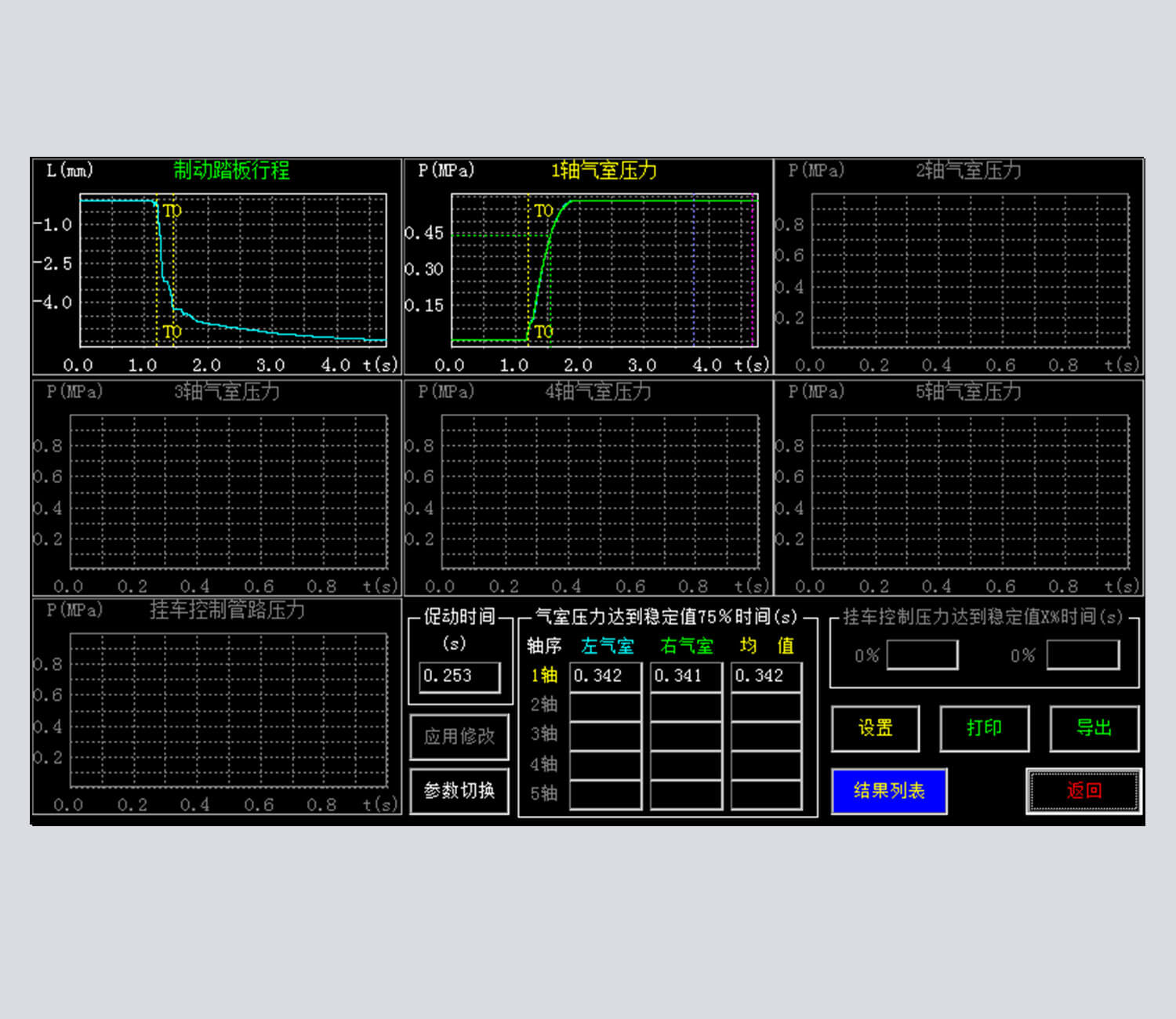

　　可同時顯示5個軸氣室制動壓力建立過程曲線
　　可顯示制動時供能管路壓力過程曲線
　　可顯示踏板位移曲線
　　制動響應時間測試系統具有傳感器標定功能
　　具有數值統計功能

制動響應時間測試系統測試儀技術指標參數

制動響應時間測試系統測控主機

壓力罐容積	30±0.2L
耐壓	1.25MPa
控制閥響應時間	≤2ms
壓力檢測點	標配16通道，可擴展
數據采集通道	16通道同步采樣，16位精度
開關信號輸出通道	4通道，控制電磁閥
主機	主頻1GHz，7英寸觸摸顯示屏；內置微型打印機，自動打印測試結果；一體化便攜式結構，結構緊湊，開箱即可測試。
工作環境	溫度-20～60℃，濕度10～85%(不結露)；
供電電壓	24VDC

壓力傳感器

量程	0-1.6MPa
輸出	4-20mA
接口	M10*1
供電	12-30VDC
精度	±0.25%FS
線長	8米（可定制）

剎車動作感應傳感器

踏板行程測量	量程：0~360°,精度±0.05°；
踏板速度測量	量程：0~720°/s，精度±0.1°/s；

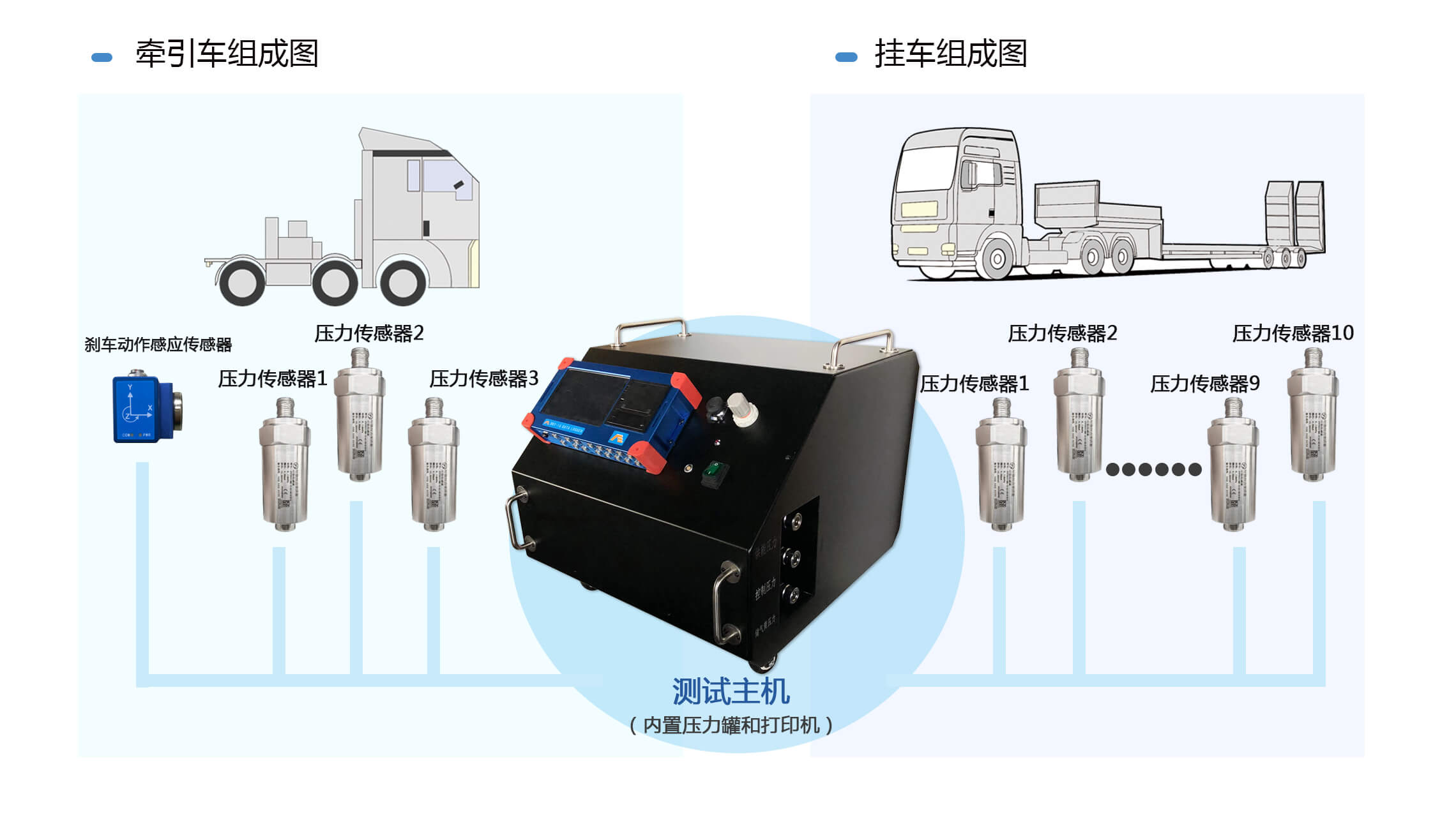

制動響應時間測試系統配置

●測控主機（BRT-16），內置儲氣罐、氣控單元、傳感器、數采主機，打印機等
●嵌入式測控軟件
●內置3個壓力傳感器（1.6MPa），外部可接5- 10個壓力傳感器
●剎車動作感應傳感器（NE-PBS）
●配套附件（線纜、管路等）
●計量校準證書（紙質）
